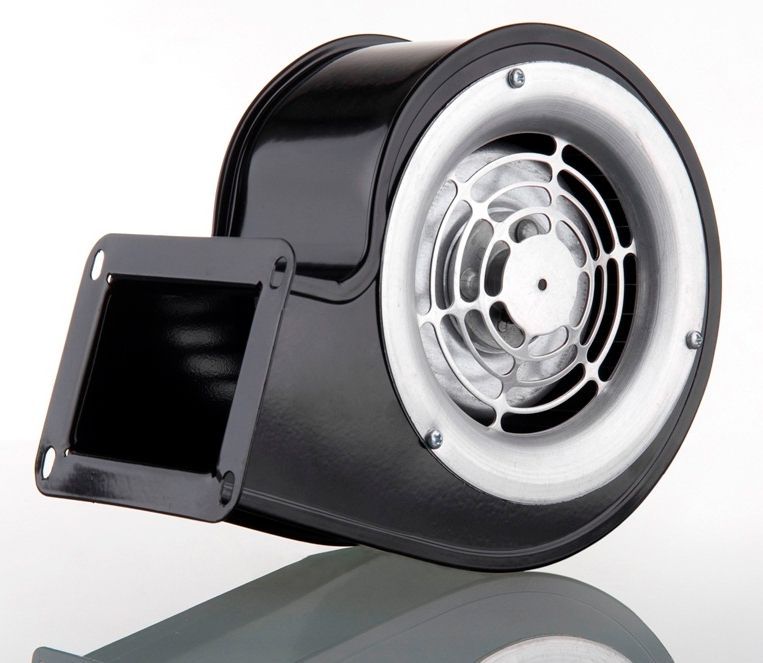

Dündar CS 16.2 Sac Gövdeli Radyal Fan 600 m³ 2625 RPM
₺ 4.222,10 ₺ 5.864,03 · Stokta
Marka: Dündar · Stok kodu: 105162100
Ürün açıklaması
Dündar CS 16.2 Kullanım Alanları
- Aksiyal fanların basınç ve debilerinin yetersiz kaldığı kanal uygulamalarında,
- Katı yakıtlı kalorifer kazanlarında
- Hava sıcaklığının yüksek olduğu yerlerde sıcak hava tahliyesi, genel ve endüstriyel binalar,
- Depo, ambar ve antrepo alanları,
- Garaj ve umuma açık binalar, tarımsal binalar,
- Fabrikalar,
- Toz ve buharın olduğu ortamlar,
- Endüstriyel makineleri soğutma amaçlı
| Ürün Tipi | V | AC/DC | Ağırlık | Hz | W | Ses | rpm | m3/h |
| CS 16.2 | 230 | AC | 3,2 | 50 | 230 | 65 | 2625 | 600 |
| MODEL | A | B | C | D | E | F | ØG | K | ØL | M | N | P |
| CS 16-2 | 82 | 82 | 112 | 110 | 130 | 134 | Ø9,5 | 130 | 127 | 87 | 263 | 252 |
CS Serisi Radyal Fanların Fan Gövde ve Pervaneleri
Soğuk çekme yüksek kalite DKP saçtan mamul radyal gövde. Çevreye duyarlı ve dost elektrostatik epoxy toz boya ile korozyona karşı yüksek direnç. Standartlara uygun ISO 1940 dinamik testi yapılmış galvaniz ileriye dönük radyal pervane, EN 60335-2-80 standartlarına uygun üretim emiş ağzı nozul uygulamasında yüksek basınç ve debi değeri. Hava girişi yabancı madde girişine karşı kafes korumalı veya debi kontrol damperli.CS Serisi Radyal Fanların Motorları
Yüksek teknoloji CNC makinalarda el değmeden kaliteli üretim, dıştan rotorlu yüksek verimli motor, balansı ISO 1940 standartlarına göre ayarlanmış rotor ile uzun rulman çalışma ömrü, yalıtım sınıfı Class F ile bobinler için yüksek çalışma aralığı -40°C ile +70°C, *230 V/50 Hz Monofaze fan motoru, Standartlara uyumlu Sertifikalı Bileşenler, IP 44 Koruma Sınıfı.Fan Seçiminde Dikkat Edilmesi Gerekenler
Fan seçimi yapılırken 4 parametreye dikkat edilmeli.- İhtiyaç duyulan hava debisi
- Basınç kayıpları
- Kabul edilebilir ses seviyesi
- Elektriksel güç bağlantı tipi
| Ortam | Hava Değişim Katsayısı |
| Oditoryumlar | 6-8 |
| Boya Fırınları | 25-50 |
| Para Kasası Odaları | 3-6 |
| Sinema ve Tiyatrolar | 5-8 |
| Ticari Mutfaklar | 15-30 |
| Dökümhaneler | 8-15 |
| Jimnastik Salonları | 4-6 |
| Çamaşırhaneler | 10-20 |
| Kapalı Havuzlar | 3-4 |
| Restoranlar | 8-12 |
| Konferans Odaları | 6-8 |
| Bekleme Odaları | 4-6 |
| Fotokopi Odaları | 10-15 |
| Makine Odaları | 10-40 |
| Dükkânlar | 4-8 |
| Kuru Temizleme | 5-15 |
| Genel İmalat Sahaları | 4-8 |
| Hastaneler | 8-12 |
| Laboratuvarlar | 8-15 |
| Normal Aktivite (sigarasız) | 29 m³/saat |
| Normal aktivite (sigaralı) | 58 m³/saat |
| Hafif Aktivite | 45 m³/saat |
| Ağır Aktivite (endüstriyel çalışma alanları) | 60 m³/saat |
Aktiviteye bağlı olarak yaşam ve çalışma alanlarında kişi başına düşen hava miktarları, gereksinim duyulan hava debisini belirlemek için yardımcı olabilir.
Fan Seçiminde Dikkat Edilmesi Gerekenler
Yukarıda verilen bilgiler doğrultusunda ihtiyaç duyulan hava debisi şu şekilde belirlenir.Q [ m3 / saat ] = Hava değişim katsayısı (1 saat) * Ortam hacmi (m3 )
Veya
Q [ m3 / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi
Ortamda gereksinim duyulan hava debisini belirledikten sonra uygun kanal tasarımı (ses ve hava hızı kriterleri dikkate alınarak) yapılmalı ve basınç kayıpları hesaplanmalıdır. Fanın çalışacağı ortama bağlı olarak fan tipine (aksiyel, radyal, çatı, duman tahliye vb) karar verilmeli ve belirlenmiş olan debi-statik basınç ikilisine göre uygun fan eğrisi üzerinden seçilmelidir.
Özellikler
| Marka | Dündar |
|---|
