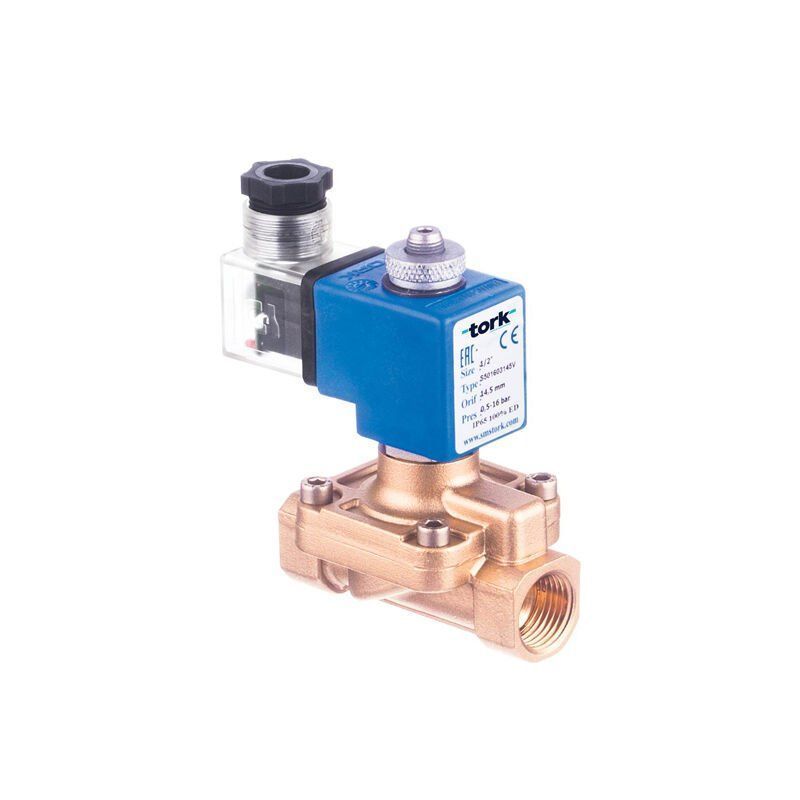

Tork S5019 Kompresör Solenoid Valf Pilot Kumandalı N.Açık Yüksek Basınç
Fiyat için bizimle iletişime geçin: 0531 565 11 25.
Marka: Tork · Stok kodu: S5019PKNA
Ürün açıklaması
S5019 Kompresör Solenoid Vana Özellikleri
S5019 kompresör solenoid vanalar 3/8” ile 1” arası ölçüleri bulunur. 0.5-40 bar (orifise göre değişiklik gösterir), pilot kumandalıdır. Normalde açık modeldir.- Geniş basınç aralığı, akış hızı ve orifis seçenekleri vardır.
- TORK serisi S5019 (NA) pilot kumandalı solenoid valfler 2/2 yollu
- Solenoid valfler filtre ile kullanılmalıdır.
- Solenoid valfler çalışmasını etkilemeden herhangi bir pozisyonda monte edilebilir; bobin dikey yukarı konumda tercih edilmelidir.
S5019 Kompresör Solenoid Valf Malzeme
- Gövde : Pirinç
- İç Parçalar : Paslanmaz Çelik
- Diyafram : VİTON
- Yüzük : Bakır (EN 12735-1)
- Çekirdek, Kovan, Yay : Paslanmaz Çelik
S5019 Kompresör Solenoid Valf Seçenek
- Bağlantı dişi: BSP; İstek üzerine NPT
- İstek üzerine CR-Ni kaplama, PTFE kaplama yapılabilir.
- İstek üzerine Atex (exproof) bobinli.
S5019 Kompresör Solenoid Valf Teknik Özellikler
- Max. Viskozite : 5 °E (~37cST veya mm2/s)
- Tepki zamanı : Açma Zamanı : 400 ms -1600 ms
- Kapama Zamanı : 1000 ms - 2000 ms
DİYAFRAM ÖZELLİKLERİ
NBR : -10°C...+80°C
EPDM : -10°C...+130°C
VİTON : -10°C...+160°C
PTFE : -10°C...+160°C
RUBY : -10°C...+160°C
STANDARTLAR
Standard boru bağlantısı G (BSP) (ISO 228-1) ve istek üzerine diğer boru bağlantıları (NPT (ANSI 1.20.3)) uygundur.TORK solenoid valfer 97/23/EC, Basınçlı ekipmanlar yönetmeliği (PED) ve 2006/95/ECC Alçak voltaj yönetmeliği (LVD) uygundur.
Ürün detayları için kullanma kılavuzu na bakınız.
|
S5019 seri kompresör solenoid vanaları 2/2 yollu, pilot kumandalı solenoid vanadır.
Viton diyaframlıdır.
S50 serisi buhar solenoid vanalar yağlı, sıcak ve basınçlı hava hatlarında kullanılır. Daha çok kompresörlerde tercih edilmektedir.
Solenoid valflerin filtre ile kullanılması tavsiye edilmektedir. Eğer kullanılan akışkan kum, kir gibi partikül içeriyorsa bunlar vanayı tıkayacak ve vananın ömrünü kısaltacaktır. TORK solenoid vanalar %100 yerli üretimdir.
| Ürün Özellikleri | |
| Uygulama | Yağlı, Sıcak ve Basınçlı hava |
| Ölçü | 3/8", 1" Pilot Kumandalı |
| Çalışma Basıncı | 0.5…40 Bar |
| Kovan, Çekirdek | Paslanmaz |
| Gövde | Pirinç |
| Diyafram | Viton |
| Akışkan Sıcaklıklığı | -10°C…60 °C |
| Pozisyon | Normalde Açık |
| Bobin Voltajı | 230V, 110V , 48V, 24V , 12V AC ; 110V , 48V , 24V , 12 V DC |
| Koruma Sınıfı | IP65 isteğe bağlı ATEX Exproof |
| Ürün Serisi Özellikleri | |||||||||
| Ürün Kod numarası | Bağlantı Ölçüsü | Orifis Ölçüsü mm | Min (Bar) | Max (Bar) | KV lt/ dk | min (°C) | max (°C) | Diyafram / Oring | Ağırlık (kg) |
| S5019.02 | 3/8" | 12.5 | 0.5 | 40 | 48 | -10 | +60 | Viton | 0,71 |
| S5019.03 | 1/2" | 14.5 | 0.5 | 40 | 70 | -10 | +60 | Viton | 0,74 |
| S5019.04 | 3/4" | 17 | 0.5 | 40 | 85 | -10 | +60 | Viton | 0,82 |
| S5019.05 | 1" | 17 | 0.5 | 40 | 90 | -10 | +60 | Viton | 0,99 |
Özellikler
| Marka | Tork |
|---|---|
| Gövde Özelliği | Pilot Kumandalı |
| Varsayılan Durum | Normalde Açık |
