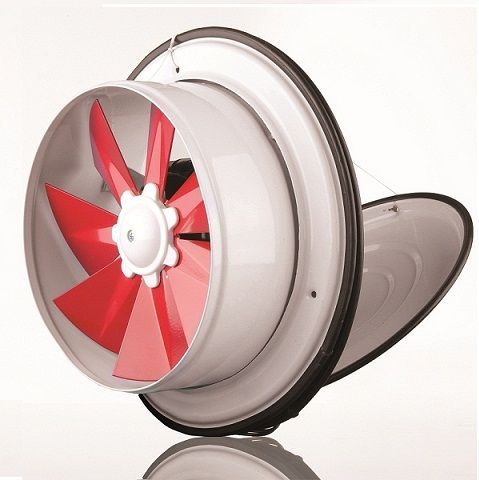

Dündar K 16 Kapaklı Aksiyel Aspiratör 350 m³ 1440 RM

Fiyat için bizimle iletişime geçin: 0531 565 11 25.

Marka: Dündar · Stok kodu: 102164100

Dündar K 16 Kapaklı Aksiyel Aspiratör 350 m³ 1440 RM

Ürün açıklaması

Ürün Tipi

V

AC/DC

~

Hz

W

Ses

rpm

m3/h

K 16

230

AC

1

50

45

44 dba

1440

350


MODEL ØA B ØC ØD E F
K-16 170 215 240 157 115 82

Aksiyal Fan Nedir?

Aksiyel fan, içinden bıçakların döndüğü şafta paralel olarak havanın aksiyel bir yönde akmasına neden olan bir fan türüdür. Giriş ve çıkışta akış aksiyeldir. Bir eksen etrafında dönen pervaneler havayı bu eksene paralel olarak çeker ve havayı aynı yönde dışarıya iter. Fan, bir basınç farkı oluşturarak, fan boyunca bir akışa neden olacak şekilde kuvvet üretmek üzere tasarlanmıştır. Aksiyal fanlar, yüksek akış hızına sahip hava akımı oluşturur, bu da büyük miktarda hava akımı yaratır. Ancak, oluşturdukları hava akımları düşük basınçtadır.

Dündar K Serisi Aksiyel Fanlar Nerelerde Kullanılır?

  • Aksiyel fanlar yaygın olarak yaşamsal ve ticari alanlarda havalandırma amaçlı kullanılırlar.
  • Küçük alanların havalandırma gereksinimlerine pratik çözüm sunan bu fanlar sessiz çalışma sağlarlar.
  • Arka kapağı sayesinde çalıştırılmadıkları süre zarfında iç mekânın dışarıyla ilişkisi kesilerek toz, soğuk gibi istenmeyen faktörlerin içeriye girişi engellenmiş olur.
  • Hava sıcaklığının yüksek olduğu yerlerde sıcak hava tahliyesi, Evlerde koku ve dumanın atılması,
  • Bürolarda kirli hava tahliyesi,
  • Toz ve buharın olduğu Ortamlar,
  • Evlerde hava akışının yetersiz olduğu alanlarda
  • Dersliklerde
  • Sigara tüketilen ortamlarda

Dündar D Serisi Aksiyel Fanların Fan Gövde ve Pervane Kısımları

  • Soğuk çekme yüksek kalite DKP saçtan mamul gövde ve alüminyum pervane kanatları,
  • Çevreye duyarlı ve dost elektrostatik epoxy toz boya ile korozyona karşı yüksek direnç
  • Standartlara uygun ISO 1940 dinamik tesdi yapılmış pervane kanatları,
  • Düşük Ses Seviyesi

    • Dündar D Serisi Aksiyel Fanların Motoru

    • Yüksek teknolojili CNC makinalarda el değmeden kaliteli üretim,
    • Isı iletim kapasitesi yüksek aluminyum federli motor gövdesi,
    • Yalıtım sınıfı Class F ile bobinler için yüksek çalışma aralığı -40° ile +70°,** 230 V / 50 Hz Monofaze Fan motoru,***
    • Standartlara Uyumlu Sertifikalı Bileşenler,
    • IP 44 Koruma Sınıfı,

Dündar K Serisi Aksiyel Fanların Fan Gövde ve Pervane Kısımları

  • Alaşımlı alüminyum diskten mamul gövde ve pervane kanatları, Çevreye duyarlı ve dost elektrostatik epoxy toz boya ile korozyona karşı yüksek direnç,
  • Standartlara uygun ISO 1940 dinamik tesdi yapılmış pervane kanatları, EN 60335-2-80 standartlarına uygun olarak ön ve arka koruma kafesi,
  • Düşük Ses Seviyesi

      • Motor

    • Yüksek teknolojili CNC makinalarda el değmeden kaliteli üretim,
    • Isı iletim kapasitesi yüksek aluminyum federli motor gövdesi,
    • Yalıtım sınıfı Class F ile bobinler için yüksek çalışma aralığı -40° ile +70°,** 230 V / 50 Hz Monofaze Fan motoru,***
    • tandartlara Uyumlu Sertifikalı Bileşenler,
    • IP 44 Koruma Sınıfı,

    Aksiyel Fan Seçiminde Dikkat Edilmesi Gerekenler

    Fan Seçimi Yapılırken 4 parametreye dikkat edilmelidir;
    • İhtiyaç Duyulan Hava Debisi
    • Basınç Kayıpları
    • Kabul edilebilir ses seviyesi
    • Elektriksel güç bağlantı tipi
    Havalandırması yapılacak ortam için gereksimi duyulacak hava değişimi; ortamın kullanım amacı, içindeki canlıların ve eşyaların sayıları ve aktiviteleri ile ilgilidir. Yan tabloda farklı ortamlar için gerekli hava değişim kat sayıları verilmiştir.

    ORTAM

    HAVA DEĞİŞİM KATSAYISI

    Derslikler

    5-7

    Kütüphaneler

    4-5

    Ev tipi mutfaklar

    15-25

    Banyolar

    5-7

    Ev tipi wc’ler

    4-5

    Genel wc’ler

    8-15

    Toplantı salonları

    6-8

    Ofisler

    4-8

    Giysi değişim odaları

    6-8

    Aktiviteye bağlı olarak yaşam ve çalışma alanlarında kişi başına düşen hava miktarları,gereksinim duyulan hava debisi belirlemek için yardımcı olabilir.


    Normal Aktivite (Sigarasız) 29 m3 / saat
    Normal Altivite (Sigaralı) 58 m3 / saat
    Hafif Aktivite 45 m3 / saat
    Ağır Aktivite 60 m3 / saat



    Yukarıda verilen bilgiler doğrultusunda ihtiyaç duyulan hava debisi şu şekilde belirlenir.

    • Q [ m3 / saat ] = Hava değişim katsayısı (1 saat) * Ortam hacmi (m3 )

      • Veya

    • Q [ m3 / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi
    Ortamda gereksinim duyulan hava debsini belirledikten sonra uygun kanal tasarımı (ses ve hava hızı kritetrleri dikkate alınarak) yapılmalı ve basınç kayıpları hesaplanmalıdır. Fanın çalışacağı ortama bağlı olarak fan tipine (aksiyal, radyal, çatı, duman tahliye vb) karar verilmeli ve belirlenmiş olan debi-statik basınç ikilisine göre uygun fan eğri üzerinden seçilmelidir. Kısaca yukarıda yazanları ve tablodakileri örnekle anlatacak olursak; Bir ofiste 5 kişi çalışmaktadır tavan yüksekliği 2,6 metre taban alanı ise 50 m2 ise 2,6*50=130 m3hacme sahiptir. Hava değişim katsayı tablosunda ofis için verilen değer 4-8 di. Ortama 5 olarak ele alalım. 130*5=650 m3 /h hava ihtiyacı olur. Ofiste normal aktive ile çalışıldığını kabul edersek 5 kişi * 29 m3 = 145 m3 hava ihtiyacı çalışanlar için toplamda 650 + 145 =795 m3 / saat hava ihtiyacı doğar.

    Fan seçimide bu debi ihtiyacına göre yapılır.

    Debi hesaplamalarını yaptıktan sonra fanın montajının yapılacağı alan belirlemeli. Fan nereye takılacak? Tavana, duvara, bacaya yada havalandırma borusuna gibi. Diğer bir hususta fana bağlanacak olan elektriğin voltajı. Örneğimizde ofis baz aldığımız için oradan ilerleyelim. Fanlar genellikle ofislerde duvara ya da cama monte edilir. Ev tipi elektrik kullanıcaksa monofaze bir fan tercih edilmelidir. Endüstriyel bir alanda kullanılacaksa da trifaze (380 Volt) elektrik ile çalışan bir fan kullanılmalıdır.

    Teknik Özellikler & Ölçüler

Özellikler

MarkaDündar
