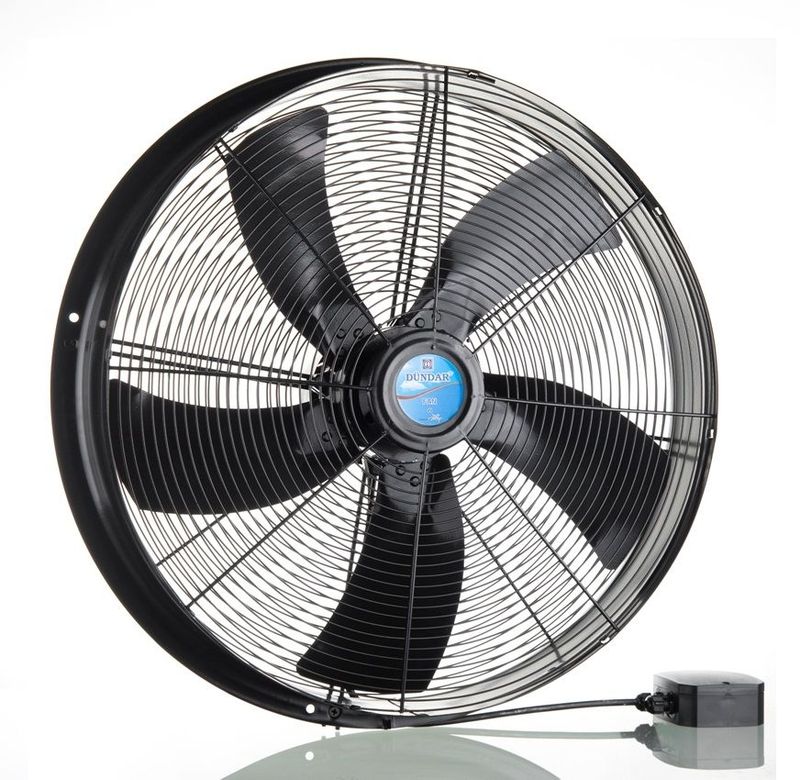

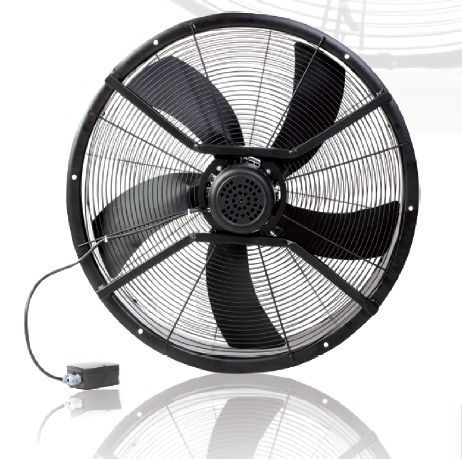

Dündar ST 60S Soğutmalı Sanayi Tipi Aspiratör Trifaze 10100 m³ 1415 RPM

₺ 10.132,91 ₺ 14.073,49 · Stokta

Marka: Dündar · Stok kodu: 103604230

Dündar ST 60S Soğutmalı Sanayi Tipi Aspiratör Trifaze 10100 m³ 1415 RPMDündar ST 60S Soğutmalı Sanayi Tipi Aspiratör Trifaze 10100 m³ 1415 RPM

Ürün açıklaması

Ürün Tipi

V

AC/DC

~

Hz

W

Ses

rpm

m3/h

ST 60 S

380

AC

3

50

430

75

1415

10100

MODEL ØA B ØC ØD E F
ST-60S 520 553 580 495 220 125

Soğutma Aspiratörü Nedir?

Aspiratörler pompalar gibi fakat pompalardan farklı olarak sıvı yerine gazı basınçlandırarak aktarılmasını sağlayan ekipmanlardır. Aspiratörler endüstriyel işlemlerin gereği olan hava ve gaz emme ve basma fonksiyonlarının yanı sıra konutların, iş yerlerinin ve özellikle toplu yaşam alanlarının havalandırılmasında kullanılan en önemli ekipmanlardır.
Endüstride kullanılan ekipmanlar yüksek seviyede çalışırken, genellikle fazla ısı üretir. Bu sistemler, uygun bir soğutma ekipmanı kullanmadığında aşırı ısınma riskini taşıyabilir. Aşırı ısınmış ekipman, ekipmanın düşük performansı, erken parça ve yağlama maddesi bozulması, genel sistem arızası ve sonuçta kullanıcılar ve işletme personeli için yangın ve diğer güvenlik riskleri olasılığı gibi birçok risk oluşturabilir.
Endüstriyel soğutma aspiratörleri de bu riskleri ortadan kaldırmak için üretilen fanlardır. İşletmenizdeki sıcak havayı soğuturken, ekipmanlarınızın ve personelinizin daha verimli olmasını sağlarlar.

Soğutma Aspiratörleri Nerelerde Kullanılır?

  • Depo, ambar ve antrepo alanları,
  • Garaj ve umuma açık binalar, tarımsal binalar,
  • Ticari seralar,
  • Büyük atölyeler,
  • Boyahaneler,
  • Fabrikalar,
  • Toz ve buharın olduğu ortamlar,
  • Endüstriyel makineleri soğutma amaçlı (Kaynak makineleri, trafolar, kompresörler)

Soğutma Aspiratörlerinin Fan Gövde ve Pervane Kısımları

  • Soğuk çekme yüksek kalite DKP sactan mamul gövde ve pervane kanatları,
  • Çevreye duyarlı ve dost elektrostatik epoksi toz boya ile korozyona karşı yüksek direnç,
  • Standartlara uygun ISO 1940 dinamik testi yapılmış pervane kanatları,
  • EN 60335-2-80 standartlarına uygun olarak ön ve arka koruma kafesi,
  • Slim, kompakt tasarımla motor ve pervane ile emsallerinden %50 daha az yer kaplar,
  • Düşük Ses Seviyesi

Soğutma Aspiratörlerinin Motoru

  • Yüksek teknolojili CNC makinelerde el değmeden kaliteli üretim,
  • Isı iletim kapasitesi yüksek alüminyum federli motor gövdesi,
  • Balansı ISO 1940 standartlarına göre alınmış rotor ile uzun rulman çalışma ömrü,
  • Yalıtım sınıfı Class F ile bobinler için yüksek çalışma -40°C ile +70°C,* 230 V / 50 Hz Monofaze Fan motoru,
  • 400 V / 50 Hz. Trifaze Fan motoru Monofaze modeli için Tıklayın .
  • Standartlara Uyumlu Sertifikalı Bileşenler,
  • IP 54 Koruma Sınıfı (İsteğe bağlı IP 55 üretim olanağı)
  • Trifaze fanlarda inverter control (sürücü kontrol) ile kullanılabilme özelliğine sahiptir.
  • Zorlu koşullar için harici soğutma pervaneli motor,

Aspiratör Seçiminde Dikkat Edilmesi Gerekenler

Fan seçimi yapılırken 4 parametreye dikkat edilmelidir;
  • İhtiyaç Duyulan Hava Debisi
  • Basınç Kayıpları
  • Kabul edilebilir ses seviyesi
  • Elektriksel güç bağlantı tipi
Havalandırması yapılacak ortam için gereksinim duyulacak hava değişimi; ortamın kullanım amacı, içindeki canlıların ve eşyaların sayıları ve aktiviteleri ile ilgilidir. Yan tabloda farklı ortamlar için gerekli hava değişim katsayıları verilmiştir.

Ortam Hava Değişim Katsayısı
Oditoryumlar 6-8
Boya Fırınları 25-50
Para Kasası Odaları 3-6
Sinema ve Tiyatrolar 5-8
Ticari Mutfaklar 15-30
Dökümhaneler 8-15
Jimnastik Salonları 4-6
Çamaşırhaneler 10-20
Kapalı Havuzlar 3-4
Restoranlar 8-12
Konferans Odaları 6-8
Bekleme Odaları 4-6
Fotokopi Odaları 10-15
Makine Odaları 10-40
Dükkânlar 4-8
Kuru Temizleme 5-15
Genel İmalat Sahaları 4-8
Hastaneler 8-12
Laboratuvarlar 8-15
Normal Aktivite (sigarasız) 29 m³/saat
Normal aktivite (sigaralı) 58 m³/saat
Hafif Aktivite 45 m³/saat
Ağır Aktivite (endüstriyel çalışma alanları) 60 m³/saat

Aktiviteye bağlı olarak yaşam ve çalışma alanlarında kişi başına düşen hava miktarları, gereksinim duyulan hava debisini belirlemek için yardımcı olabilir.


Normal Aktivite (Sigarasız) 29 m³ / saat
Normal Aktivite (Sigaralı) 58 m³ / saat
Hafif Aktivite 45 m³ / saat
Ağır Aktivite 60 m³ / saat


Yukarıda verilen bilgiler doğrultusunda ihtiyaç duyulan hava debisi şu şekilde belirlenir.

  • Q [ m ³ / saat ] = Hava değişim katsayısı (1 saat) * Ortam hacmi (m ³ )

Veya

  • Q [ m ³ / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi
Ortamda gereksinim duyulan hava debisini belirledikten sonra uygun kanal tasarımı (ses ve hava hızı kriterleri dikkate alınarak) yapılmalı ve basınç kayıpları hesaplanmalıdır. Fanın çalışacağı ortama bağlı olarak fan tipine (aksiyal, radyal, çatı, duman tahliye vb) karar verilmeli ve belirlenmiş olan debi-statik basınç ikilisine göre uygun fan eğrisi üzerinden seçilmelidir. Kısaca yukarıda yazanları ve tablodakileri örnekle anlatacak olursak; Bir ofiste 5 kişi çalışmaktadır; tavan yüksekliği 2,6 metre taban alanı ise 50 m2 ise 2,6*50=130 m ³ hacme sahiptir. Hava değişim katsayı tablosunda ofis için verilen değer 4-8 idi. Ortalama 5 olarak ele alalım. 130*5=650 m ³ /h hava ihtiyacı olur. Ofiste normal aktivite ile çalışıldığını kabul edersek 5 kişi * 29 m ³ = 145 m ³ hava ihtiyacı çalışanlar için toplamda 650 + 145 =795 m ³ / saat hava ihtiyacı doğar.

Fan seçimi de bu debi ihtiyacına göre yapılır.

Debi hesaplamalarını yaptıktan sonra fanın montajının yapılacağı alan belirlenmelidir. Fan nereye takılacak? Tavana, duvara, bacaya ya da havalandırma borusuna gibi. Diğer bir hususta fana bağlanacak olan elektriğin voltajı. Örneğimizde ofisi baz aldığımız için oradan ilerleyelim. Fanlar genellikle ofislerde duvara ya da cama monte edilir. Ev tipi elektrik kullanılacaksa monofaze bir fan tercih edilmelidir. Endüstriyel bir alanda kullanılacaksa da trifaze (380 Volt) elektrik ile çalışan bir fan kullanılmalıdır.
