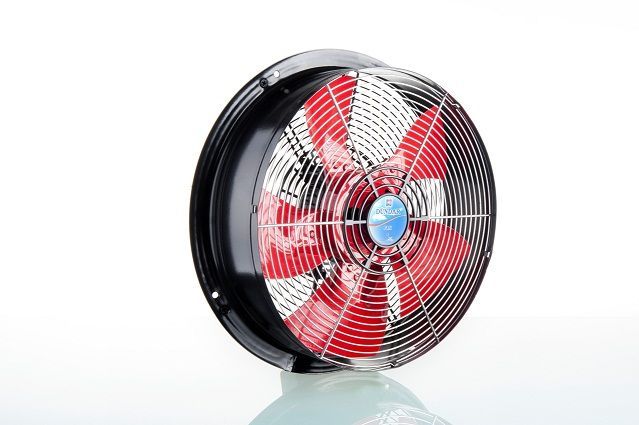

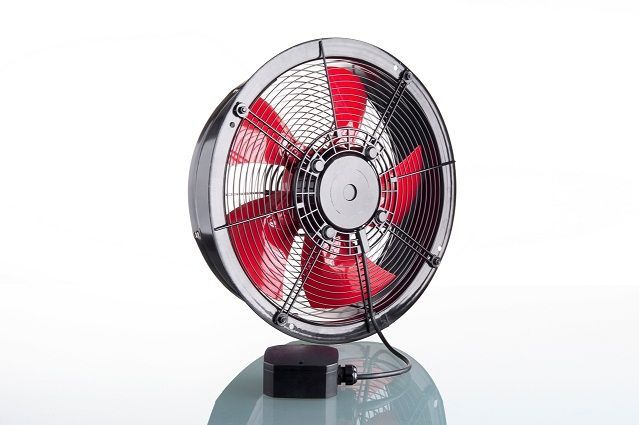

Dündar ST 50 Trifaze Sanayi Tipi Aksiyal Aspiratör 7200 m³ 1360 RPM

₺ 6.504,28 ₺ 9.033,72 · Stokta

Marka: Dündar · Stok kodu: 103504200

Dündar ST 50 Trifaze Sanayi Tipi Aksiyal Aspiratör 7200 m³ 1360 RPMDündar ST 50 Trifaze Sanayi Tipi Aksiyal Aspiratör 7200 m³ 1360 RPM

Ürün açıklaması

Ürün Tipi

V

Hz

W

Ses

rpm

m3/h

ST 50

400

50

250

73

1360

7200
MODEL ØA B ØC ØD E F
ST-50 520 553 580 495 160 125

Aksiyal Fan Nedir?

Aksiyel fan, içinden pervanelerin döndüğü şafta paralel olarak havanın aksiyel bir yönde akmasına neden olan bir fan türüdür. Giriş ve çıkışta akış aksiyeldir. Bir eksen etrafında dönen pervaneler havayı bu eksene paralel olarak çeker ve havayı aynı yönde dışarıya iter. Fan, bir basınç farkı oluşturarak, fan boyunca bir akışa neden olacak şekilde kuvvet üretmek üzere tasarlanmıştır. Aksiyal fanlar, yüksek akış hızına sahip hava akımı oluşturur, bu da büyük miktarda hava akımı yaratır. Ancak, oluşturdukları hava akımları düşük basınçtadır. Üfleyici ve soğutucu aksiyel fanlar ise adından da anlaşıldığı gibi sıcak havayı üfleyerek soğutucu etkisi yaratırlar.

Fanlar Nerelerde Kullanılır?

  • Aksiyel fanlar yaygın olarak endüstriyel, yaşamsal ve ticari alanlarda havalandırma & soğutma amaçlı kullanılırlar.
  • Yüksek hava debilerine ihtiyaç duyulan uygulamalar için çok idealdirler.
  • İleri yazılım teknolojileriyle özel olarak tasarlanmış pervane yapıları sayesinde yüksek hava debilerine minimum ses seviyesinde ulaşılmıştır.
  • Genel ve endüstriyel binalarda, hava sıcaklığının yüksek olduğu yerlerde sıcak hava tahliyesi,
  • Depo, ambar ve antrepo alanları,
  • Garaj ve umuma açık binalar, tarımsal binalar,
  • Ticari seralar,
  • Büyük atölyeler,
  • Boyahaneler,
  • Fabrikalar,
  • Toz ve buharın olduğu ortamlar,
  • Endüstriyel makineleri soğutma amaçlı (Kaynak makineleri, trafolar, kompresörler)

Fan Gövde ve Pervane Kısımları

  • Soğuk çekme yüksek kalite DKP sactan mamul gövde ve pervane kanatları,
  • Çevreye duyarlı ve dost elektrostatik epoksi toz boya ile korozyona karşı yüksek direnç,
  • Standartlara uygun ISO 1940 dinamik testi yapılmış pervane kanatları,
  • EN 60335-2-80 standartlarına uygun olarak ön ve arka koruma kafesi,
  • Slim, kompakt tasarımla motor ve pervane ile emsallerinden %50 daha az yer kaplar,
  • Düşük Ses Seviyesi

Motoru

  • Yüksek teknolojili CNC makinelerde el değmeden kaliteli üretim,
  • Isı iletim kapasitesi yüksek alüminyum federli motor gövdesi,
  • Balansı ISO 1940 standartlarına göre alınmış rotor ile uzun rulman çalışma ömrü,
  • Yalıtım sınıfı Class F ile bobinler için yüksek çalışma aralığı -40°C ile +70°C,* 230 V / 50 Hz Trifaze Fan motoru, Monofaze modeli için tıklayınız.
  • Standartlara Uyumlu Sertifikalı Bileşenler,
  • IP 54 Koruma Sınıfı (İsteğe bağlı IP 55 üretim olanağı)
  • Trifaze fanlarda inverter control (sürücü kontrol) ile kullanılabilme özelliğine sahiptir.

Seçiminde Dikkat Edilmesi Gerekenler

Fan seçimi yapılırken 4 parametreye dikkat edilmelidir;
  • İhtiyaç Duyulan Hava Debisi
  • Basınç Kayıpları
  • Kabul edilebilir ses seviyesi
  • Elektriksel güç bağlantı tipi
Havalandırması yapılacak ortam için gereksinim duyulacak hava değişimi; ortamın kullanım amacı, içindeki canlıların ve eşyaların sayıları ve aktiviteleri ile ilgilidir. Yan tabloda farklı ortamlar için gerekli hava değişim katsayıları verilmiştir.

Ortam Hava Değişim Katsayısı
Oditoryumlar 6-8
Boya Fırınları 25-50
Para Kasası Odaları 3-6
Sinema ve Tiyatrolar 5-8
Ticari Mutfaklar 15-30
Dökümhaneler 8-15
Jimnastik Salonları 4-6
Çamaşırhaneler 10-20
Kapalı Havuzlar 3-4
Restoranlar 8-12
Konferans Odaları 6-8
Bekleme Odaları 4-6
Fotokopi Odaları 10-15
Makine Odaları 10-40
Dükkânlar 4-8
Kuru Temizleme 5-15
Genel İmalat Sahaları 4-8
Hastaneler 8-12
Laboratuvarlar 8-15
Normal Aktivite (sigarasız) 29 m³/saat
Normal aktivite (sigaralı) 58 m³/saat
Hafif Aktivite 45 m³/saat
Ağır Aktivite (endüstriyel çalışma alanları) 60 m³/saat

Aktiviteye bağlı olarak yaşam ve çalışma alanlarında kişi başına düşen hava miktarları, gereksinim duyulan hava debisini belirlemek için yardımcı olabilir.

Yukarıda verilen bilgiler doğrultusunda ihtiyaç duyulan hava debisi şu şekilde belirlenir.

  • Q [ m³ / saat ] = Hava değişim katsayısı (1 saat) * Ortam hacmi (m³ )

Veya

  • Q [ m³ / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi
Ortamda gereksinim duyulan hava debisini belirledikten sonra uygun kanal tasarımı (ses ve hava hızı kriterleri dikkate alınarak) yapılmalı ve basınç kayıpları hesaplanmalıdır. Fanın çalışacağı ortama bağlı olarak fan tipine (aksiyal, radyal, çatı, duman tahliye vb) karar verilmeli ve belirlenmiş olan debi-statik basınç ikilisine göre uygun fan eğrisi üzerinden seçilmelidir. Kısaca yukarıda yazanları ve tablodakileri örnekle anlatacak olursak; Bir ofiste 5 kişi çalışmaktadır; tavan yüksekliği 2,6 metre taban alanı ise 50 m2 ise 2,6*50=130 m³ hacme sahiptir. Hava değişim katsayı tablosunda ofis için verilen değer 4-8 idi. Ortalama 5 olarak ele alalım. 130*5=650 m³ /h hava ihtiyacı olur. Ofiste normal aktivite ile çalışıldığını kabul edersek 5 kişi * 29 m³ = 145 m³ hava ihtiyacı çalışanlar için toplamda 650 + 145 =795 m³ / saat hava ihtiyacı doğar.

Fan seçimi de bu debi ihtiyacına göre yapılır.

Debi hesaplamalarını yaptıktan sonra fanın montajının yapılacağı alan belirlemeli. Fan nereye takılacak? Tavana, duvara, bacaya ya da havalandırma borusuna gibi. Diğer bir hususta fana bağlanacak olan elektriğin voltajı. Örneğimizde ofisi baz aldığımız için oradan ilerleyelim. Fanlar genellikle ofislerde duvara ya da cama monte edilir. Ev tipi elektrik kullanılacaksa monofaze bir fan tercih edilmelidir. Endüstriyel bir alanda kullanılacaksa da trifaze (380 Volt) elektrik ile çalışan bir fan kullanılmalıdır.
