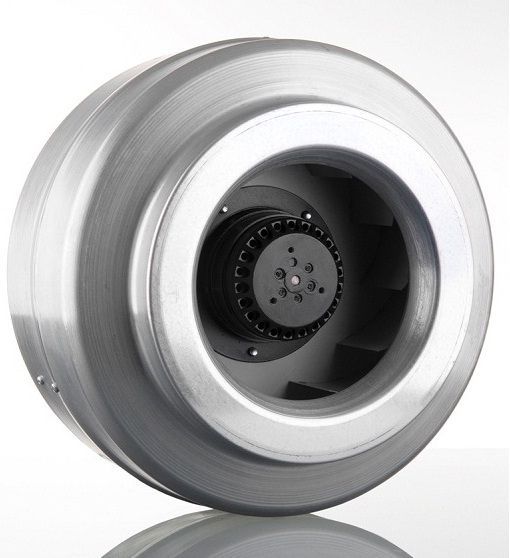

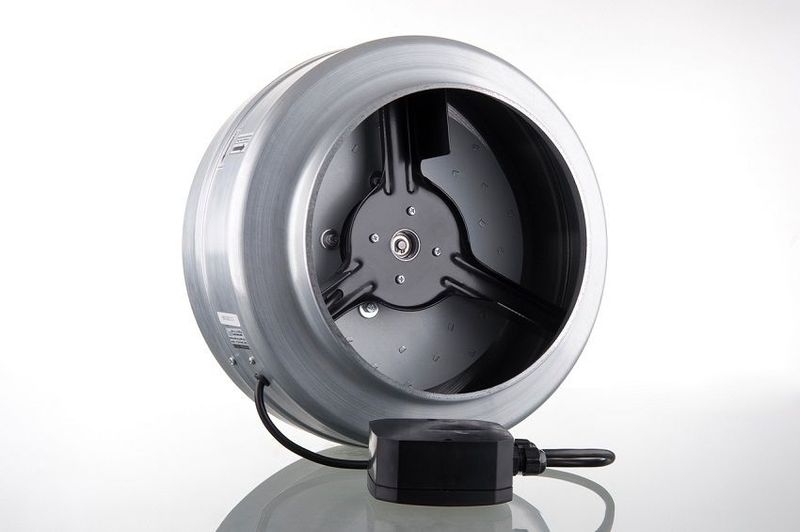

Dündar CK31-E1 Kanal Tipi Metal Radyal Yuvarlak Fan 1800 m³ 2400 RPM
₺ 5.474,23 ₺ 7.603,09 · Stokta
Marka: Dündar · Stok kodu: 106312100
Ürün açıklaması
Dündar CK31-E1 Kanal Tipi Metal Radyal Yuvarlak Fan
|
Ürün Tipi |
V |
AC/DC |
~ |
Ağırlık |
W |
Ses |
rpm |
m3/h |
|
CK 31 E1 |
230 |
AC |
1 |
6,3 |
240 |
59 |
2400 |
1800 |
| MODEL | A | B | ØC | ØD |
| CK31-E1 | 235 | 25 | 405 | 314 |
Kanal Tipi Fan Nedir?
En iyi şekilde sirkülasyon sağlamak amacıyla kullanılan kanal içine veya kanala bağlı monte edilmiş bir fan olarak tanımlanır. Kanal tipi fan doğrudan alçıpan veya tavana oturmaz, bunun yerine tipik olarak tavan arasına veya çatı alanına, bağlanan hava kanallarına monte edilir.Kanal Tipi Fanların Avantajları Nelerdir?
- Güçlü hava akışı ve kolay montajı
- Yüksek basınç sürekliliği, düşük sesle yüksek verimlilik sağlamasıdır.
- Kanal fanlarının her iki tarafı da kanala uyum sağlayarak kelepçeyle bağlanabilir. Fanlar her türlü montaj pozisyonunda çalıştırılabilir.
Dündar Kanal Fanlarının Fan, Gövde ve Pervanesi
- Kanal tipi fanlarda yüksek derecede korozyona dayanıklı galvaniz sac gövde,
- Standartlara uygun ISO 1940 dinamik testi yapılmış geriye dönük kanal tipi pervane,
- Düşük ses seviyesi
Dündar Kanal Fanlarının Motoru
- Yüksek verimli dıştan rotorlu motor
- Yüksek teknolojili CNC makinelerde el değmeden kaliteli üretim,
- Balansı ISO 1940 standartlarına göre alınmış rotor pervane ile uzun rulman çalışma ömrü,
- Yalıtım sınıfı Class F ile bobinler için yüksek çalışma aralığı -40°C ile +70°C,
- 230 V / 50 Hz Monofaze Fan motoru,
- Monofaze fanlarda termal koruma standartlara uyumlu sertifikalı bileşenler,
- IP 44 Koruma Sınıfı,
- Sadece bobin için verilmiş çalışma aralığıdır.
- Motor için -20°C ile +45°C aralığı çalışma aralığıdır.
- Diğer seçenekler için lütfen bizimle irtibata geçiniz.
- İsteğe bağlı çeşitli voltaj ve frekanslarda üretim yapılabilir.
Dündar Kanal Tipi Fanların Kullanım Alanları
- Kanal veya boru uygulamalarında kullanılmak üzere tasarlanmıştır.
- Aksi durumda boşta çalıştırılmak istenirse lütfen bizimle irtibata geçiniz!
- Hava sıcaklığının yüksek olduğu yerlerde sıcak hava tahliyesi,
- Genel ve endüstriyel binalar,
- Depo, ambar ve antrepo alanları,
- Garaj ve umuma açık binalar, tarımsal binalar,
- Ticari seralar,
- Büyük atölyeler,
- Boyahaneler,
- Fabrikalar,
- Toz ve buharın olduğu ortamlar,
- Endüstriyel makineleri soğutma amaçlı (Kaynak makinaları, trafolar, kompresörler)
Bilgilendirme:
- Ürün verileri kullanıldıkları yere göre teknik değerlerde değişiklik gösterebilir.
- Tüm veriler TSE ve EC normlarına göre ölçülmüştür.
- Ses seviyesi ölçümü üründen 1.5 m mesafede gerçekleştirilmiştir.
- Tavsiye edilen kullanım ömrü 10 yıldır.
- Tüm ürünler sanayi bakanlığınca onaylı garanti belgelidir.
- Garanti süresi 2 yıldır.
- Dündar ev cihazları ürünü geliştirmek amaçlı önceden bildirmeden değişiklik yapma hakkını saklı tutar.
- Çeşit: Aspiratör
- Çalışma Voltajı: 220 Volt
- Pervane Çapı (cm): 31.4
- Metre Küp (m3/h): 1800
- Gücü (watt): 240
- Devir (R.P.M.): 2400
Fan Seçiminde Dikkat Edilmesi Gerekenler
Fan Seçimi Yapılırken 4 parametreye dikkat edilmelidir;- İhtiyaç Duyulan Hava Debisi
- Basınç Kayıpları
- Kabul edilebilir ses seviyesi
- Elektriksel güç bağlantı tipi
| Ortam | Hava Değişim Kat Sayısı |
| Oditoryumlar | 6-8 |
| Boya Fırınları | 25-50 |
| Para Kasası Odaları | 3-6 |
| Sinema ve Tiyatrolar | 5-8 |
| Ticari Mutfaklar | 15-30 |
| Dökümhaneler | 8-15 |
| Jimnastik Salonları | 4-6 |
| Çamaşırhaneler | 10-20 |
| Kapalı Havuzlar | 3-4 |
| Restoranlar | 8-12 |
| Konferans Odaları | 6-8 |
| Bekleme Odaları | 10-15 |
| Fotokopi Odaları | 10-15 |
| Makina Odaları | 10-40 |
| Dükkânlar | 4-8 |
| Kuru Temizleme | 5-15 |
| Genel İmalat Sahaları | 4-8 |
| Hastaneler | 8-12 |
| Laboratuvarlar | 8-15 |
| Normal Aktivite (sigarasız) | 29 m³/saat |
| Normal aktivite (sigaralı) | 58 m³/saat |
| Hafif Aktivite | 45 m³/saat |
| Ağır Aktivite (endüstriyel çalışma alanları) | 60 m³/saat |
Aktiviteye bağlı olarak yaşam ve çalışma alanlarında kişi başına düşen hava miktarları,gereksinim duyulan hava debisi belirlemek için yardımcı olabilir.
| Normal Aktivite (Sigarasız) | 29 m3 / saat |
| Normal Altivite (Sigaralı) | 58 m3 / saat |
| Hafif Aktivite | 45 m3 / saat |
| Ağır Aktivite | 60 m3 / saat |
Yukarıda verilen bilgiler doğrultusunda ihtiyaç duyulan hava debisi şu şekilde belirlenir.
- Q [ m³ / saat ] = Hava değişim katsayısı (1 saat) * Ortam hacmi (m³ )
Veya
- Q [ m³ / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi
Fan seçimi de bu debi ihtiyacına göre yapılır.
Debi hesaplamalarını yaptıktan sonra fanın montajının yapılacağı alan belirlemeli. Fan nereye takılacak? Tavana, duvara, bacaya yada havalandırma borusuna gibi. Diğer bir hususta fana bağlanacak olan elektriğin voltajı. Örneğimizde ofis baz aldığımız için oradan ilerleyelim. Fanlar genellikle ofislerde duvara ya da cama monte edilir. Ev tipi elektrik kullanılacaksa monofaze bir fan tercih edilmelidir. Endüstriyel bir alanda kullanılacaksa da trifaze (380 Volt) elektrik ile çalışan bir fan kullanılmalıdır.Özellikler
| Marka | Dündar |
|---|
