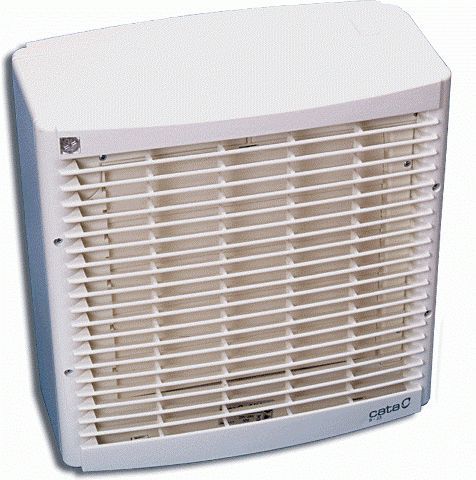

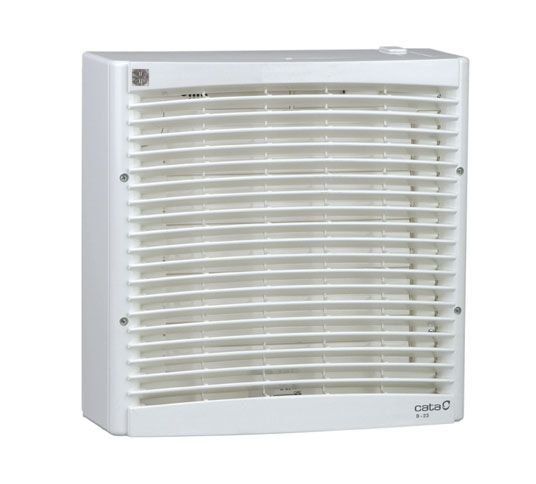

Dündar B-RAC Çift Yönlü 5 Hız Kademeli Pencere ve Duvar Aspiratörü

Name: Dündar B-RAC Çift Yönlü 5 Hız Kademeli Pencere ve Duvar Aspiratörü
Brand: Dündar
SKU: BRAC

Fiyat için bizimle iletişime geçin: 0531 565 11 25.

Marka: Dündar · Stok kodu: BRAC

Dündar B-RAC Çift Yönlü 5 Hız Kademeli Pencere ve Duvar Aspiratörü

Ürün açıklaması

MODEL	V olt (V)	r .p.m.	W	MAX.	dB (A)	Ağırlık (kg)	Koli Adedi
m 3 /h	mm H 2 O
B-23 RAC	230 V ~ 50 Hz.	1350	45	825/530	8	49	5,19	1
B-30 RAC	230 V ~ 50 Hz.	1260	90	1900/700	8	51	7,45	1

Pencere ve duvara monte edilebilir bir yapıya sahip olan bu fanlar, çift yönlü yapısıyla içeriye temiz hava almada yada kirli havanın tahliyesinde kullanılabilen çok yönlü aspiratörlerdir. 5 farklı hız ayarıyla istediğiniz oranda çalıştırabilirsiniz. Orta ve büyük ölçekli tesisler için idealdir. Çift yönlü çalışabilen 5 hız kademeli fan motoru ile klimalı ortamlar için ideal havalandırma

Fan Gövde ve Pervane

ABS Plastikten üretilmiş gövde ve pervane kanatları,
EN 60335-2-80 standartlarına uygun
Düşük Ses Seviyesi

Motor

Yüksek teknolojili CNC makinalarda el değmeden kaliteli üretim
Isıl termik ile aşırı sıcaklık ve

direnç anında devre kesme 230-240 V / 50 Hz Monofaze Fan motoru,

Kullanım Alanları

Restaurant, kafe, bar gibi yerlerde kirli havanın tahliyesi,
Evlerde ve iş yerlerinde koku ve dumanın atılması,
Banyo ve tuvaletlerde buharlı ve nemli havanın tahliyesinde ve temiz hava temininde kullanılabilirler.

Teknik Özellikler & Ölçüler

Radyal Fan Seçiminde Dikkat Edilmesi Gerekenler

Fan Seçimi Yapılırken 4 parametreye dikkat edilmelidir;

İhtiyaç Duyulan Hava Debisi
Basınç Kayıpları
Kabul edilebilir ses seviyesi
Elektriksel güç bağlantı tipi

Havalandırması yapılacak ortam için gereksimi duyulacak hava değişimi; ortamın kullanım amacı, içindeki canlıların ve eşyaların sayıları ve aktiviteleri ile ilgilidir. Yan tabloda farklı ortamlar için gerekli hava değişim kat sayıları verilmiştir.

ORTAM	HAVA DEĞİŞİM KATSAYISI
Derslikler	5-7
Kütüphaneler	4-5
Ev tipi mutfaklar	15-25
Banyolar	5-7
Ev tipi wc’ler	4-5
Genel wc’ler	8-15
Toplantı salonları	6-8
Ofisler	4-8
Giysi değişim odaları	6-8

Aktiviteye bağlı olarak yaşam ve çalışma alanlarında kişi başına düşen hava miktarları,gereksinim duyulan hava debisi belirlemek için yardımcı olabilir.

Normal Aktivite (Sigarasız)	29 m3 / saat
Normal Altivite (Sigaralı)	58 m3 / saat
Hafif Aktivite	45 m3 / saat
Ağır Aktivite	60 m3 / saat

Yukarıda verilen bilgiler doğrultusunda ihtiyaç duyulan hava debisi şu şekilde belirlenir.

Q [ m3 / saat ] = Hava değişim katsayısı (1 saat) * Ortam hacmi (m3 )

Veya

Q [ m3 / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi

Ortamda gereksinim duyulan hava debsini belirledikten sonra uygun kanal tasarımı (ses ve hava hızı kritetrleri dikkate alınarak) yapılmalı ve basınç kayıpları hesaplanmalıdır. Fanın çalışacağı ortama bağlı olarak fan tipine (aksiyal, radyal, çatı, duman tahliye vb) karar verilmeli ve belirlenmiş olan debi-statik basınç ikilisine göre uygun fan eğri üzerinden seçilmelidir. Kısaca yukarıda yazanları ve tablodakileri örnekle anlatacak olursak; Bir ofiste 5 kişi çalışmaktadır tavan yüksekliği 2,6 metre taban alanı ise 50 m2 ise 2,6*50=130 m3hacme sahiptir. Hava değişim katsayı tablosunda ofis için verilen değer 4-8 di. Ortama 5 olarak ele alalım. 130*5=650 m3 /h hava ihtiyacı olur. Ofiste normal aktive ile çalışıldığını kabul edersek 5 kişi * 29 m3 = 145 m3 hava ihtiyacı çalışanlar için toplamda 650 + 145 =795 m3 / saat hava ihtiyacı doğar.

Fan seçimide bu debi ihtiyacına göre yapılır.

Debi hesaplamalarını yaptıktan sonra fanın montajının yapılacağı alan belirlemeli. Fan nereye takılacak? Tavana, duvara, bacaya yada havalandırma borusuna gibi. Diğer bir hususta fana bağlanacak olan elektriğin voltajı. Örneğimizde ofis baz aldığımız için oradan ilerleyelim. Fanlar genellikle ofislerde duvara ya da cama monte edilir. Ev tipi elektrik kullanıcaksa monofaze bir fan tercih edilmelidir. Endüstriyel bir alanda kullanılacaksa da trifaze (380 Volt) elektrik ile çalışan bir fan kullanılmalıdır.

Özellikler

Marka	Dündar
