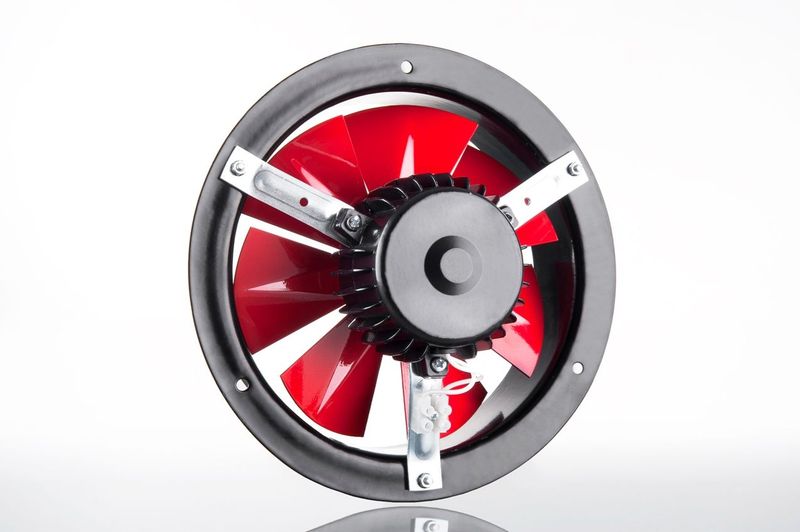

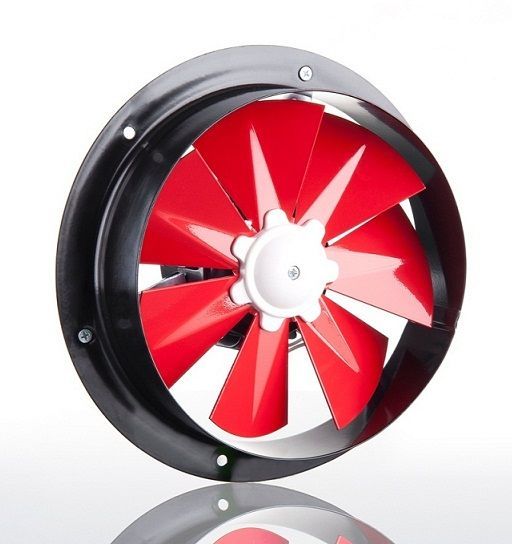

Dündar D 20 Aksiyel Baca ve Duvar Aspiratörü 600 m³ 1425 RPM

₺ 2.927,42 ₺ 4.065,86 · Stokta

Marka: Dündar · Stok kodu: 102204120

Dündar D 20 Aksiyel Baca ve Duvar Aspiratörü 600 m³ 1425 RPMDündar D 20 Aksiyel Baca ve Duvar Aspiratörü 600 m³ 1425 RPM

Ürün açıklaması

Aksiyal Fan Nedir?

Aksiyel fan, içinden bıçakların döndüğü şafta paralel olarak havanın aksiyel bir yönde akmasına neden olan bir fan türüdür. Giriş ve çıkışta akış aksiyeldir. Bir eksen etrafında dönen pervaneler havayı bu eksene paralel olarak çeker ve havayı aynı yönde dışarıya iter. Fan, bir basınç farkı oluşturarak, fan boyunca bir akışa neden olacak şekilde kuvvet üretmek üzere tasarlanmıştır. Aksiyal fanlar, yüksek akış hızına sahip hava akımı oluşturur, bu da büyük miktarda hava akımı yaratır. Ancak, oluşturdukları hava akımları düşük basınçtadır.

Dündar D Serisi Aksiyel Fanlar Nerelerde Kullanılır?

Baca ya da duvarınıza açacağınız havalandırma deliğine kolay bir şekilde montelenebilir.
  • Aksiyel fanlar yaygın olarak yaşamsal ve ticari alanlarda havalandırma amaçlı kullanılırlar. Ufak alanların havalandırma gereksinimlerine pratik ve ekonomik çözüm sunan bu fanlar sessiz çalışma sağlarlar.
  • Oluşturdukları alçak basınçlı yüksek hacimli hava akışları nedeniyle, aksiyel fanlar genel amaçlı uygulamalar için kullanılır. Örneğin; bir yerden gelen havayı hareket ettirmek, soğutmak gibi…
  • Kapalı alanların havalandırılmasında kullanılır.
  • Hava sıcaklığının yüksek olduğu yerlerde sıcak hava tahliyesi, evlerde koku ve dumanın atılması,
  • Bürolarda kirli hava tahliyesi
  • Toz, sigara dumanı ve buharın olduğu ortamlar,
  • Endüstriyel makinaları soğutma amaçlı (Kaynak makinaları, trafolar, kompresörler v.b.)

Aksiyel Fan Seçiminde Dikkat Edilmesi Gerekenler

Fan Seçimi Yapılırken 4 parametreye dikkat edilmelidir;
  • İhtiyaç Duyulan Hava Debisi
  • Basınç Kayıpları
  • Kabul edilebilir ses seviyesi
  • Elektriksel güç bağlantı tipi
Havalandırması yapılacak ortam için gereksinim duyulacak hava değişimi; ortamın kullanım amacı, içindeki canlıların ve eşyaların sayıları ve aktiviteleri ile ilgilidir. Yan tabloda farklı ortamlar için gerekli hava değişim katsayıları verilmiştir.
Ortam Hava Değişim Kat Sayısı
Oditoryumlar 6-8
Boya Fırınları 25-50
Para Kasası Odaları 3-6
Sinema ve Tiyatrolar 5-8
Ticari Mutfaklar 15-30
Dökümhaneler 8-15
Jimnastik Salonları 4-6
Çamaşırhaneler 10-20
Kapalı Havuzlar 3-4
Restoranlar 8-12
Konferans Odaları 6-8
Bekleme Odaları 4-6
Fotokopi Odaları 10-15
Makina Odaları 10-40
Dükkânlar 4-8
Kuru Temizleme 5-15
Genel İmalat Sahaları 4-8
Hastaneler 8-12
Laboratuvarlar 8-15
Normal aktivite (sigarasız) 29 m³/saat
Normal aktivite (sigaralı) 58 m³/saat
Hafif Aktivite 45 m³/saat
Ağır Aktivite(endüstriyel çalışma alanları) 60 m³/saat

Aktiviteye bağlı olarak yaşam ve çalışma alanlarında kişi başına düşen hava miktarları, gereksinim duyulan hava debisi belirlemek için yardımcı olabilir.

Yukarıda verilen bilgiler doğrultusunda ihtiyaç duyulan hava debisi şu şekilde belirlenir.
  • Q [ m3 / saat ] = Hava değişim katsayısı (1 saat) * Ortam hacmi (m3 )

Veya

  • Q [ m3 / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi
Ortamda gereksinim duyulan hava debisini belirledikten sonra uygun kanal tasarımı (ses ve hava hızı kriterleri dikkate alınarak) yapılmalı ve basınç kayıpları hesaplanmalıdır. Fanın çalışacağı ortama bağlı olarak fan tipine (aksiyal, radyal, çatı, duman tahliye vb) karar verilmeli ve belirlenmiş olan debi-statik basınç ikilisine göre uygun fan eğri üzerinden seçilmelidir. Kısaca yukarıda yazanları ve tablodakileri örnekle anlatacak olursak; Bir ofiste 5 kişi çalışmaktadır tavan yüksekliği 2,6 metre taban alanı ise 50 m2 ise 2,6*50=130 m3 hacme sahiptir. Hava değişim katsayı tablosunda ofis için verilen değer 4-8 idi. Ortalama 5 olarak ele alalım. 130*5=650 m3 /h hava ihtiyacı olur. Ofiste normal aktivite ile çalışıldığını kabul edersek 5 kişi * 29 m3 = 145 m3 hava ihtiyacı çalışanlar için toplamda 650 + 145 =795 m3 / saat hava ihtiyacı doğar.

Fan seçimide bu debi ihtiyacına göre yapılır.

Debi hesaplamalarını yaptıktan sonra fanın montajının yapılacağı alan belirlemeli. Fan nereye takılacak? Tavana, duvara, bacaya ya da havalandırma borusuna gibi. Diğer bir hususta fana bağlanacak olan elektriğin voltajı. Örneğimizde ofis baz aldığımız için oradan ilerleyelim. Fanlar genellikle ofislerde duvara ya da cama monte edilir. Ev tipi elektrik kullanılacaksa monofaze bir fan tercih edilmelidir. Endüstriyel bir alanda kullanılacaksa da trifaze (380 Volt) elektrik ile çalışan bir fan kullanılmalıdır.

Dündar D Serisi Aksiyel Fanların Fan Gövde ve Pervane Kısımları

  • Soğuk çekme yüksek kalite DKP sactan mamul gövde ve alüminyum pervane kanatları,
  • Çevreye duyarlı ve dost elektrostatik epoxy toz boya ile korozyona karşı yüksek direnç
  • Standartlara uygun ISO 1940 dinamik testi yapılmış pervane kanatları,
  • Düşük Ses Seviyesi

Dündar D Serisi Aksiyel Fanların Motoru

  • Yüksek teknolojili CNC makinalarda el değmeden kaliteli üretim,
  • Isı iletim kapasitesi yüksek alüminyum federli motor gövdesi,
  • Yalıtım sınıfı Class F ile bobinler için yüksek çalışma aralığı -40° ile +70°,** 230 V / 50 Hz Monofaze Fan motoru,***
  • Standartlara Uyumlu Sertifikalı Bileşenler,
  • IP 44 Koruma Sınıfı,
Teknik Özellikler & Ölçüler

Özellikler

MarkaDündar
